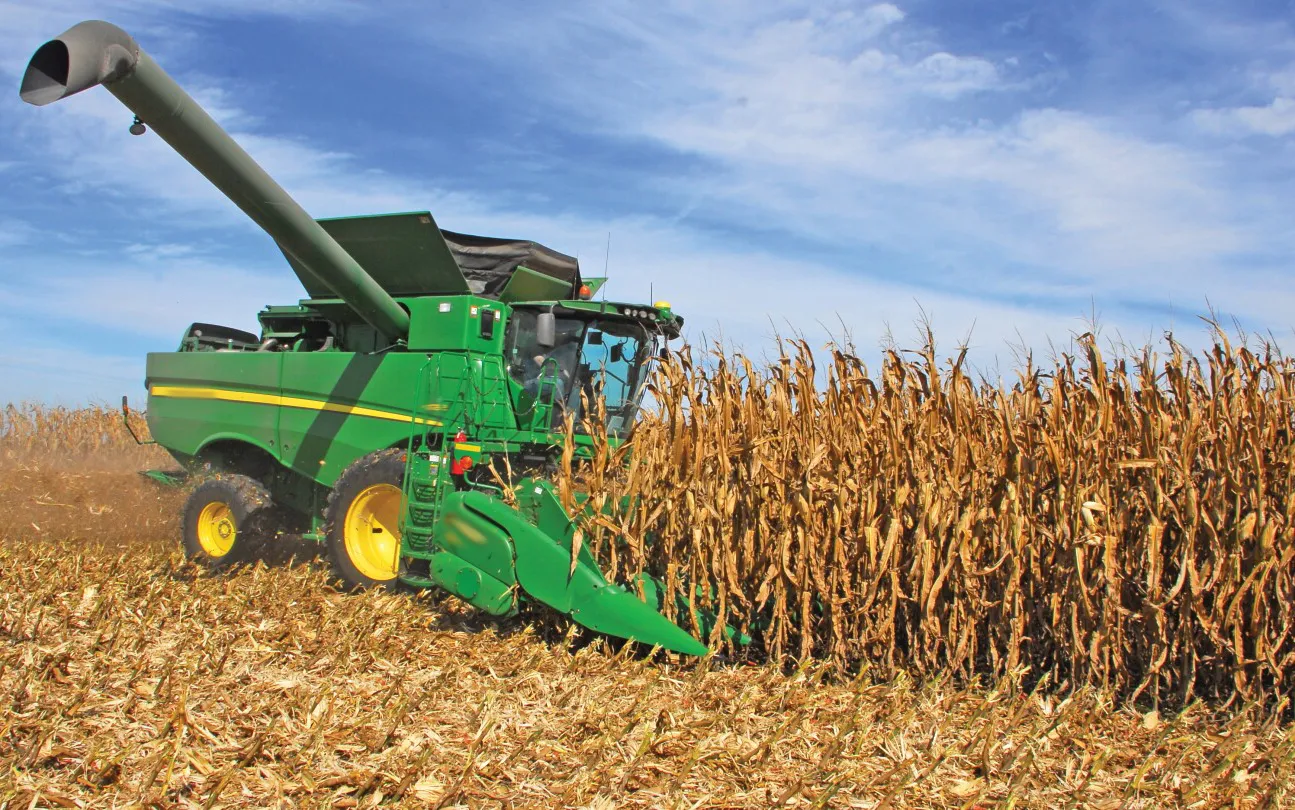

トウモロコシ収穫機用油圧シリンダー

トウモロコシ収穫機における油圧シリンダーの重要な役割

収穫最盛期にトウモロコシ収穫機を操作した経験があれば、稼働停止の1秒1秒が損失につながることをご存知でしょう。油圧シリンダーは、これらの機械のほぼすべての動作機能の要です。穀物タンクの昇降から、トウモロコシヘッダーの高さ調整、列ユニットの折りたたみ、牽引機構の動力供給まで、トウモロコシ収穫機用油圧シリンダーは、機械の生産性を長時間維持するために必要な、制御された再現性の高い力を供給します。

トウモロコシ収穫機においては、これらのシリンダーは数千時間に及ぶ稼働時間の中で、絶え間ない振動、変動する熱負荷、大量の粉塵汚染、そして予測不可能な圃場地形に耐えなければなりません。市販の標準的な油圧シリンダーでは、このような条件下で求められる信頼性を実現することはできません。だからこそ、農業機械専用に設計された油圧シリンダーは、汎用品よりも強化されたシール、耐腐食性コーティング、そしてより厳しい加工精度で製造されているのです。

メキシコの肥沃な土壌、ブラジルの広大な畑、あるいはアメリカ中西部の平原など、どの地域で作業する場合でも、適切なトウモロコシ収穫機用油圧シリンダーは、収穫効率、機械の寿命、そして最終的な収益性を直接左右します。農業用油圧シリンダーを適切に選択することで、予期せぬメンテナンスを減らし、オイル漏れを最小限に抑え、オペレーターは機器の故障診断ではなく、本来の作業に集中できるようになります。

技術仕様およびカスタマイズ可能なパラメータ

トウモロコシ収穫機の各モデルには、それぞれ独自の取り付け寸法、ストローク長、および圧力要件があります。当社の油圧式穀物タンク昇降シリンダーおよび牽引・昇降用油圧シリンダーは、完全にカスタマイズ可能です。以下は、トウモロコシ収穫機用途向けに当社が製造する一般的なパラメータ範囲です。

基本仕様範囲

取り付けスタイルのオプション

材料と表面処理

環境適応性

主要ハーベスターブランドと互換性のある交換部品

注：下記に記載されているブランド名は、相互参照および適合性確認のみを目的としています。当社はこれらのブランドとは一切関係がなく、これらのブランドから承認を受けているわけでも、正規販売店であるわけでもありません。すべての商標はそれぞれの所有者に帰属します。

当社が農業用油圧シリンダーとして提供する製品は、以下の主要メーカーが製造するトウモロコシ収穫機モデルに直接取り付け可能、または互換性のある代替品として設計されています。

• ジョンディア（シリーズ600C、Sシリーズコンバインヘッダー）
• Case IH（軸流式4000、5000、6000シリーズ、Austoft製サトウキビ収穫機）
• CLAAS (Lexion、Tucano、Jaguar フォーレージハーベスター)
• ニューホランド（CR、CX、TCシリーズコンバイン）
• AGCO / マッセイ・ファーガソン / フェント (アイデアル、MF ベータ、フェント IDEAL)
• クボタ（DCシリーズ、PROシリーズ 米・穀物収穫機）
• Lovol / Foton（GNシリーズ、AFシリーズはメキシコおよびラテンアメリカで広く使用されている）
• SLC-ジョンディア（メキシコで人気のトウモロコシ・穀物用コンバイン）

お使いの機器モデルがリストにない場合は、OEM部品番号または図面をお送りください。当社のエンジニアリングチームが24時間以内に適合性を確認いたします。当社の全製品ラインナップをご覧ください。 農業機械用油圧シリンダー お客様の車両に最適なものを見つけるために。

主要な技術的利点

1. 超低摩擦シールシステム

摩擦は油圧シリンダー部品の静かなる破壊者です。当社の多段階シールパッケージは、段付き摩耗リング、低摩擦PTFEピストンシール、高圧ポリウレタンロッドシールを組み合わせることで、標準構成と比較して内部抵抗を最大18%低減します。その結果、埃っぽいトウモロコシ畑のような環境でも、よりスムーズな動作、発熱量の低減、そしてシール寿命の大幅な延長を実現します。

2. 高剛性シリンダーバレルおよびピストンロッドの製造

シリンダーバレルはすべて継ぎ目のない鋼管から冷間引抜き加工され、鏡面仕上げ（Ra 0.4μm未満）に精密研磨されています。油圧シリンダーのピストンロッドは、多層クロムメッキの前に高周波焼入れ処理が施され、HRC 55～62の表面硬度を実現しています。この剛性により、最大負荷時のバレルの歪みを防ぎ、穀物タンクの昇降サイクル中に横方向の荷重によって発生するロッドの傷つきを防止します。

3. 熱安定性および疲労寿命の最適化

農業用油圧シリンダーは、0℃以下の寒い朝の始動から70℃を超える午後の表面温度まで、劇的な温度変化にさらされます。当社では、このような熱サイクルに対応するために特別に評価されたシール材と鋼種を選定しています。設計段階では有限要素解析（FEA）を用いて応力集中箇所を特定し、すべての溶接継手は10万サイクルを超える疲労寿命基準に照らして検証されています。

4. 多層腐食防止

メキシコなどの気候条件では、シリンダーは湿気、農薬、研磨性の作物残渣にさらされます。当社のシリンダーは、多層構造の腐食防止システムを採用しています。外部継手には亜鉛メッキ、ロッドにはクロムまたはQPQ処理、そしてオプションで粉体塗装の外管を施しています。塩水噴霧試験では、基材金属の劣化なく500時間以上を安定してクリアしています。

5. 汚染防止ロッドワイパー設計

トウモロコシの収穫作業では、大量の微粒子、茎の繊維、土壌の粉塵が発生します。シリンダー内にたった1つの粒子が侵入するだけで、バレルに傷がつき、シールが破損する可能性があります。当社独自のトリプルリップワイパーと一体型の金属製スクレーパーリングは、ロッドの入口で異物がプライマリーシールに到達する前にブロックします。この設計により、油圧シリンダーのメンテナンス間隔を大幅に延長できます。

6. 衝撃荷重を軽減する精密なクッション設計

ストローク終端での衝撃が繰り返されると、取り付け金具が損傷し、油圧シリンダー部品の寿命が短くなります。当社の内部緩衝システムは、ストロークの最後の15～25mmでピストンを徐々に減速させ、衝撃力を最大40%低減します。これは、収穫時に高速でサイクルする穀物タンクダンプシリンダーやヘッダーフロートシリンダーにとって特に重要です。

製造工程と品質管理

完全統合型社内生産

当社は、鋼材切断、CNC旋削加工、深穴加工、ホーニング加工、溶接、クロムメッキ、シール組立、塗装、最終検査といった生産工程のすべてを自社工場内で管理しています。これにより、下請け業者への依存を排除​​し、最初の製品から1万個目の製品まで、寸法精度を維持することが可能です。油圧シリンダー専門メーカーとして、当社の工場には80台以上のCNC加工センター、自動溶接ステーション、そして最終組立用のクラス100,000クリーンルームが完備されています。

100% 出荷前工場テスト

当社工場から出荷されるシリンダーはすべて、完全な機能テストに合格しています。各ユニットは、定格作動圧力の1.5倍の圧力でテストされ、シールの完全性が確認されます。また、全伸長時と全収縮時の両方で漏れがないかチェックされ、ストローク全体にわたってスムーズに動作することが検証されます。すべてのテスト結果は記録され、シリアル番号で追跡可能です。

認証とトレーサビリティ

当社はISO 9001:2015品質マネジメント認証を取得しており、ISO 6020/6022油圧シリンダー規格に準拠して製造を行っています。原材料証明書、熱処理報告書、クロムめっき厚さ測定結果、最終試験報告書は、完全なトレーサビリティを確保するために保管されています。お客様が品質監査に必要な書類を必要とされる場合は、48時間以内にご提供いたします。

現場からのフィードバックによる継続的な改善

当社は世界中のお客様から故障データや使用状況に関するフィードバックを積極的に収集しています。こうした実世界のデータは、当社の設計改訂プロセスに直接反映されます。例えば、湿度の高いメキシコ沿岸部で稼働するトウモロコシ収穫機の現場報告に基づき、標準のロッドワイパーをトリプルリップ設計に改良したところ、1シーズンでシール関連の保証請求件数を34%削減することができました。

典型的な農業用途

このページではトウモロコシ収穫機用油圧シリンダーに焦点を当てていますが、同じ工学原理と製品ラインは幅広い農業機械に適用可能です。当社がサポートする主な用途は以下のとおりです。

（１）稲刈り機

リール高さ制御、排出オーガ位置決め、カッターバー調整。稲刈り機はしばしば水田内で稼働するため、搭載される農業用油圧シリンダーには優れた密閉性と耐腐食性が求められます。

（２）トウモロコシ播種機および小麦播種機

ダウンフォースシリンダー、列マーカーアーム、ツールバーリフトシリンダー。播種時の正確な深さ制御は発芽率に直接影響するため、単動式油圧シリンダーの精度は播種作業において非常に重要です。

（３）サイレージ収穫機

フィードロールの圧力調整、スパウトの回転、ヘッダーの昇降、およびカーネルクラッカーのギャップ設定。サイレージ収穫機は高い処理能力で稼働するため、過熱することなく迅速に作動できる油圧シリンダーが求められます。

（４）サトウキビ収穫機

ベースカッターの昇降、トッパーの高さ調整、エレベーターアームの位置調整、およびビレットデフレクターの制御。サトウキビ栽培環境は非常に摩耗性が高いため、高耐久性のワイパーシールと硬化処理されたロッドが必要です。

（５）ジャガイモ収穫機および綿摘み機

掘削深度の調整、バスケットの高さ制御（ジャガイモ）、スピンドルバーの調整、バスケットの圧縮（綿花）。これらの作業には、収穫作物を傷つけないよう、スムーズで振動のないシリンダー動作が求められます。

（６）コンバインハーベスター（多目的作物用）

フィーダーハウスの昇降、凹面クリアランス調整、穀物タンクの排出、リールの速度・位置制御など。現代のコンバインは、1台あたり8～14個の油圧シリンダーを使用しており、それぞれ異なる性能要件が求められる。

比較：標準シリンダー vs. 当社製高性能油圧シリンダー

実例研究

一般的な故障のトラブルシューティングガイド

最高の油圧シリンダーであっても、メンテナンスを怠ったり、運転条件が設計パラメータを超えたりすると、不具合が発生する可能性があります。以下に、トウモロコシ収穫機のオペレーターから報告される最も一般的な問題とその対処法を示します。

ロッドシールからの外部オイル漏れ

最もよくある不具合です。原因としては、ロッドシールの摩耗、ロッド表面の損傷（ピッチングや傷）、または作動油の汚染などが挙げられます。ロッド表面に目に見える傷や腐食がないか確認してください。ロッドが損傷している場合は、油圧シリンダーの専門業者による修理が必要です。ロッドが滑らかな場合は、油圧シリンダーシールを交換し、油圧システムを洗浄することで通常は問題が解決します。

シリンダーの動きが遅い、またはぎこちない

通常、システム内の空気、作動油レベルの低下、または流量制御弁の部分的な詰まりが原因です。機械メーカーの手順に従ってシリンダーのエア抜きを行ってください。作動油レベルを確認し、適切なグレードの作動油を補充してください。シリンダー内部にバイパス（ピストンシールの故障）がある場合は、分解してシールを交換する必要があります。

シリンダーが負荷を保持できない（ドリフトする）

穀物タンクがゆっくりと自然に下降する場合、最も可能性の高い原因は、ピストンシールの摩耗による内部バイパス、または負荷保持弁の故障です。油圧ラインを外してシリンダーがドリフトするかどうかを観察することでテストしてください。内部バイパスが発生すればピストンシールの摩耗が確認できます。ラインを外した状態でドリフトが発生しない場合は、弁の故障が考えられます。

過剰な動作温度

使用中にシリンダー本体が異常に高温になった場合は、流量制限（ホースのねじれ、フィルターの詰まり）、リリーフバルブの調整不良、または過負荷状態での連続運転がないか確認してください。過熱はシールの劣化を加速させ、油圧シリンダー部品の寿命を縮めます。運転を再開する前に、根本原因を取り除いてください。

運転中に異音が発生

ガタガタ、カタカタ、またはキーキーという音は、キャビテーション（吸込側に空気が侵入する現象）、取り付け金具の緩み、または内部の機械的な摩耗を示している可能性があります。すべての取り付けピンとボルトを規定トルクで締め付けてください。ポンプの吸込側に空気漏れがないか確認してください。これらの点検後も異音が続く場合は、通常、資格のある技術者によるシリンダーの点検が必要です。

トウモロコシ収穫機に最適な油圧シリンダーの選び方

トウモロコシ収穫機用途に適した油圧シリンダーを選定するには、いくつかの要素に細心の注意を払う必要があります。農業機械メーカーやエンドユーザーとの20年にわたる協力経験に基づき、当社が推奨するアプローチは以下のとおりです。

ステップ1：正確な機能を特定する。 これは穀物タンク昇降シリンダーですか、牽引シリンダーですか、ヘッダー高さ調整シリンダーですか、それとも列ユニット折りたたみシリンダーですか？それぞれ、必要な力、速度、取り付け条件が異なります。

ステップ2：寸法データを収集する。 内径、ロッド径、ストローク長、引き込み長（ピン間）、および取り付け方式（クレビス、クロスチューブ、トラニオンなど）を測定します。元のシリンダーにOEM部品番号がある場合は、それも記録してください。

ステップ3：作動圧力を確認する。 機械の油圧システムの最大圧力と、該当シリンダーの回路圧力を確認してください。システム圧力よりも低い定格のシリンダーを選択すると、安全上のリスクが生じます。

ステップ4：環境条件を評価する。 収穫機は、極度の粉塵、高湿度、腐食性環境、あるいは非常に高温または低温の環境下で稼働するのでしょうか？これらの要因は、シール材、ロッド表面処理、およびコーティングの選択に影響を与えます。

ステップ5：単演技か複演技かを決定する。 単動式油圧シリンダーは、一方向の油圧を使用し、重力またはバネの力で元の位置に戻ります。複動式油圧シリンダーは、両方向の油圧を使用して、力を完全に制御します。トウモロコシ収穫機の穀物タンクシリンダーのほとんどは複動式ですが、牽引シリンダーやロックシリンダーの中には単動式もあります。

ステップ6：仕様を添えてご連絡ください。 寸法、OEM部品番号（入手可能な場合）、機械モデル、および用途の説明をお送りください。当社のエンジニアリングチームが24時間以内に最適な構成を確認または推奨いたします。まずは当社のエンジニアリングチームまでお問い合わせください。
