Hydraulcylinder för pallstaplare

Hydraulcylindrarnas kärnroll i pallstaplare

Inom modern materialhantering fungerar pallstaplarens hydraulcylinder som den primära kraftgenererande komponenten som ansvarar för att lyfta, sänka och exakt positionera laster. Oavsett om du använder en gåtruck, en åktruck eller ett helautomatiskt styrt fordon, är hydraulcylindern hjärtat i ditt lyftsystem. Utan en välbyggd hydraulisk lyftcylinder kan inte ens den mest avancerade staplarramen leverera en konsekvent lasthantering.

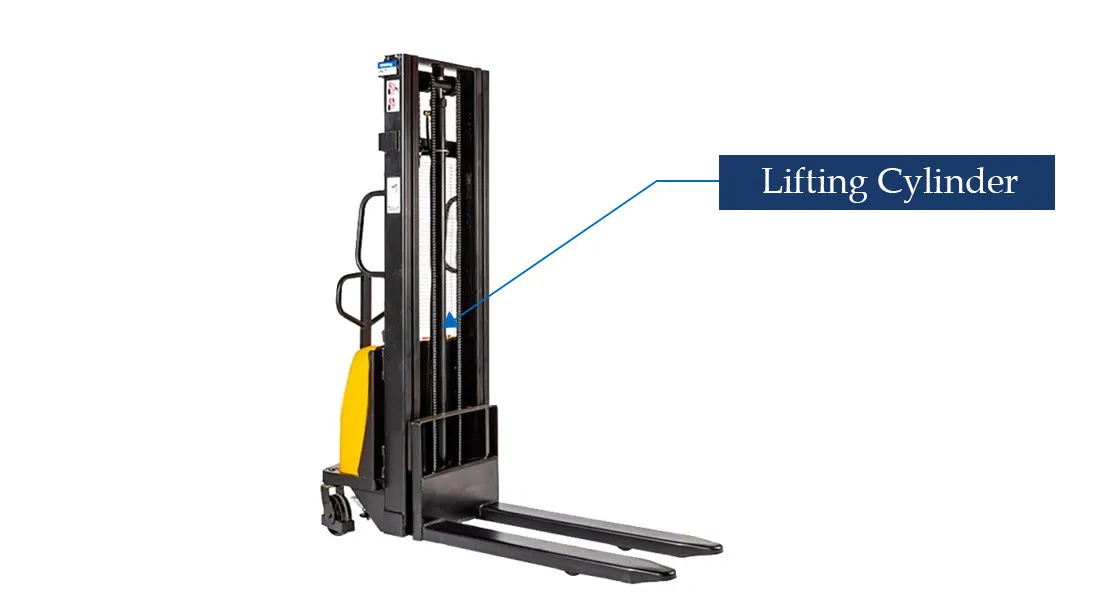

En pallstaplare förlitar sig på en eller flera hydrauliska lyftcylindrar för att omvandla hydraultrycket till en jämn linjär rörelse. Denna kontrollerade rörelse gör det möjligt för operatörer att lyfta palleterade varor till specifika ställhöjder, stapla containrar i trånga lagergångar och transportera tunga material säkert över anläggningens golv. Cylindern måste ge exakt slaglängdskontroll under belastningar som vanligtvis sträcker sig från 1 000 kg till 2 500 kg, och ibland högre i specialiserade industriella konfigurationer.

Ur ett praktiskt perspektiv påverkar kvaliteten på din hydraulcylinder direkt tre kritiska områden: drifttid, lastsäkerhet och långsiktiga ägandekostnader. En dåligt tillverkad cylinder kan utveckla internt läckage efter bara några tusen cykler, vilket orsakar avdrift som utsätter operatörer och lager för risker. Däremot kan en korrekt utformad hydraulcylinder med högkvalitativa tätningar och precisionsslipade borrytor klara hundratusentals cykler med minimal prestandaförsämring.

Våra hydraulcylindrar är specialbyggda för pallstaplarapplikationer. Varje dimension, materialval och ytbehandling väljs med tanke på staplingstruckarnas specifika arbetscykel. Det innebär snävare borrhålstoleranser, optimerade stång-till-borr-förhållanden och tätningspaket utvalda för den frekventa start-stopp-operation som kännetecknar lagerlyftutrustning. Om du letar efter en pålitlig tillverkare av hydraulcylindrar som förstår kraven inom materialhantering har du kommit rätt.

Tekniska specifikationer

Nedan hittar du de anpassningsbara specifikationerna för våra hydraulcylindrar för pallstaplare. Varje enhet tillverkas på beställning, vilket gör att du kan anpassa cylindern exakt till dina maskinkrav.

Grundläggande specifikationsområde

Monteringsalternativ

Material- och ytbehandling

Miljömässig anpassningsförmåga

Viktiga funktioner och fördelar

Att välja rätt hydraulcylinder för pallyftracksapplikationer innebär att se bortom grundläggande dimensioner. Här är vad som skiljer våra cylindrar från vanliga marknadsalternativ:

• Full OEM-kompatibilitet: Varje cylinder är omvänd konstruerad och validerad mot originalutrustningens dimensioner, portplaceringar och monteringsgeometri för att garantera en drop-in-passning.
• Förlängd tätningslivslängd: Vi använder premium tätningar av polyuretan och PTFE-förening som är klassade för över 500 000 cykler under normala driftförhållanden för staplaren, vilket avsevärt minskar stilleståndstiden för tätningsbyte.
• Lågfriktionsstångsfinish: Våra kolvstänger har en spegelblank hårdkromsyta med ett Ra-värde på mindre än 0,2 mikrometer, vilket minimerar tätningsslitage och säkerställer en jämn och jämn kolvstångsrörelse genom hela slaget.
• Filosofi för nollläckagedesign: Precisionsbearbetade packboxaggregat i kombination med tätningsarrangemang med flera läppar eliminerar praktiskt taget externt läckage, även vid drift med höga cykler.
• Kompakt kuvert: Optimerade förhållanden mellan indragen och utdragen längd gör att våra cylindrar kan passa i trånga mastkanaler utan att offra användbar slaglängd.
• Korrosionsbeständighet: Standardplätering av zink eller nickel på utsidan, plus kromskydd för stångarna, gör dessa cylindrar lämpliga för kylförvaring, fuktiga lager och halvutomhusmiljöer.

Kompatibla märkesbyten

Obs: Alla varumärken som nämns nedan tillhör sina respektive ägare. De refereras här enbart för korsreferenser och för enkel urval, och innebär inte någon anknytning eller rekommendation.

Våra hydraulcylindrar för pallstaplare är utformade som direkta ersättningar för lyftcylindrar som finns i en mängd olika välkända maskinmärken. Om du underhåller eller renoverar en flotta av staplare, erbjuder våra cylindrar ett kostnadseffektivt, högkvalitativt alternativ till OEM-delar. Kompatibla märken inkluderar:

• Toyota Materialhantering
• Crown Equipment Corporation
• Jungheinrich
• Linde Materialhantering
• Hyster-Yale (varumärkena Hyster och Yale)
• Mitsubishi gaffeltruckar
• BT (nu en del av Toyota)
• STILL (KION-gruppen)
• Noblelift
• EP-utrustning
• Hangcha

Om ditt staplarmärke inte finns med i listan, kontakta vårt teknikteam med ditt befintliga cylinderartikelnummer eller maskinmodell. Vi kan tillverka en matchande ersättningsenhet baserat på dina specifikationer eller en provenhet.

Kärntekniska fördelar

Tätningsteknik med ultralåg friktion

Vårt ingenjörsteam väljer hydraulcylindertätningar från blandade familjer som är speciellt formulerade för lågt bryttryck. Genom att kombinera PTFE-baserade kolvtätningar med polyuretanstångstätningar uppnår vi en friktionskoefficient som är 30-40% lägre än konventionella tätningspaket med enbart NBR. Detta leder till mjukare lyftinitiering, minskad trötthet hos operatören på manuella staplare och lägre energiförbrukning på eldrivna enheter. Tätningsgeometrin är optimerad genom finita elementanalys för att bibehålla ett jämnt kontakttryck över hela driftstemperaturområdet.

Tillverkning av högstyva cylindrar och stänger

Cylinderröret börjar som ett kalldraget sömlöst stålrör, som sedan djuphålshonas för att uppnå borrningstoleranser inom H8-klassen och ytjämnheter under Ra 0,4 mikrometer. Våra hydrauliska cylinderkolvstänger är tillverkade av induktionshärdat CK45-stål, slipat till f7-tolerans och ytbehandlade med industriell hårdförkromning med en tjocklek på 20 till 30 mikron. Denna kombination ger enastående motståndskraft mot sidobelastning och kolvstångsböjning, vilket är avgörande i staplingsstativapplikationer där uppriktningen kan förändras något under tunga belastningar.

Termisk stabilitet och optimering av utmattningstid

Pallstaplare används ofta i miljöer med snabba cykler där cylindertemperaturen kan stiga avsevärt under toppar. Vi åtgärdar detta med tätningsmedel klassade för +100 C kontinuerlig drift och gränssnitt mellan cylinder och packbox konstruerade med kontrollerade termiska expansionsutrymmen. Utmattningshållfastheten verifieras genom accelererad uthållighetstestning vid 120% nominellt arbetstryck. Varje konstruktion måste klara minst 1 miljon testcykler innan den godkänns för produktionssläpp.

Precisionsdämpning för insidan

För dubbelverkande hydraulcylinderkonfigurationer integrerar vi justerbar intern dämpning i båda slagändarna. Detta retarderar kolven mjukt innan den når ändkåpan, vilket förhindrar metall-mot-metall-stötar som orsakar buller, vibrationer och accelererat komponentslitage. Dämpning är särskilt värdefull i automatiserade staplingssystem där cykelhastigheterna är höga och mekaniska stötar måste minimeras för att skydda både cylindern och maststrukturen.

Avancerat korrosionsskydd för stänger

Utöver standardförkromning erbjuder vi valfria beläggningar av keramisk komposit för stänger för kunder som arbetar i mycket korrosiva miljöer, såsom kemikalielager, saltfyllda kustlager eller kylrum för livsmedelsbearbetning. Dessa beläggningar motstår punktering och mikrosprickbildning mycket bättre än krom ensamt, vilket förlänger stängernas livslängd med upp till 3 gånger under aggressiva förhållanden.

Integrerad positionsavkänningsfunktion

För flottoperatörer som går mot smart lagerhantering erbjuder vi cylindrar som är förbearbetade för att acceptera magnetostriktiva linjära positionssensorer. Detta möjliggör realtidsåterkoppling av slaglängden till staplarens PLC, vilket möjliggör exakt höjdindexering, verifiering av lasthöjd och prediktiva underhållsaviseringar baserat på faktisk cylinderanvändningsdata.

Tillverkningsprocess och kvalitetskontroll

Helhetsinriktad intern produktion

Som en vertikalt integrerad tillverkare av hydraulcylindrar kontrollerar vi varje steg i produktionen under ett och samma tak. Råa stålrör tas emot, inspekteras för kemisk sammansättning och dimensionell överensstämmelse, och bearbetas sedan genom skärning, finslipning, svetsning, maskinbearbetning, kromplätering, montering och slutprovning. Denna metod eliminerar den kvalitetsvariation som ofta uppstår med outsourcade delkomponenter och möjliggör snabb leverans av specialbeställningar.

100% Fabrikstestning

Varje hydraulcylinder som lämnar vår anläggning genomgår ett fullständigt funktionstest. Detta inkluderar tryckprovning vid 1,5 gånger nominellt arbetstryck, läckageprovning under långvarig belastning, verifiering av slaglängdsmätning och läckageprovning av kolvstångstätning. Varje cylinder får ett unikt serienummer kopplat till en digital testrapport som registrerar alla uppmätta värden. Kunder kan när som helst begära en kopia av denna rapport.

Certifieringar och spårbarhet

Vår tillverkningsanläggning arbetar enligt kvalitetsstandarderna ISO 9001:2015. Råmaterialcertifikat (EN 10204 3.1) arkiveras för varje produktionsbatch. Varje färdig cylinder kan spåras tillbaka till dess ursprungsståls värmenummer, bearbetningsoperatör, monteringstekniker och testresultat. För kunder inom reglerade branscher kan vi även tillhandahålla CE-dokumentation och ytterligare tredjepartsinspektionsrapporter på begäran.

Kontinuerlig förbättring och FoU

Vi investerar kontinuerligt i processförbättringar och nya tillverkningstekniker. Nyligen uppgraderade produkter inkluderar CNC-djuphålsborrningscentra för snävare borrtoleranser, automatiserade svetsceller för jämn sömkvalitet och laserstyrd stångriktningsutrustning. Vårt FoU-team arbetar nära kunder för att utveckla applikationsspecifika cylinderdesigner och testprotokoll som tänjer på gränserna för prestanda och hållbarhet.

Typiska tillämpningar

Våra hydrauliska lyftcylindrar betjänar ett brett spektrum av industrier. Även om pallstaplare är den primära plattformen, gör samma tekniska principer och byggkvalitet våra cylindrar lämpliga för många relaterade materialhanterings- och industriella tillämpningar.

Lagerhållning och distribution

Detta är den vanligaste miljön för pallstaplare. Våra cylindrar hanterar upprepade lyft och sänkningar av varor på pallar i distributionscentraler, tredjepartslogistikhubbar och distributionslager. Lågfriktionstätningen är särskilt värdefull här, där operatörer kan utföra hundratals lyftcykler per skift och energibesparingar direkt minskar driftskostnaderna.

Tillverkning

På produktionsgolv flyttar pallstaplare råmaterial till monteringslinjer och färdiga produkter till uppställningsområden. Cylindrarnas hållbarhet är avgörande eftersom tillverkningsscheman inte kan tolerera oplanerade driftstopp. Våra cylindrar är byggda med den verkligheten i åtanke och levererar konsekvent prestanda i två- och treskift.

Byggbranschen

Kompakta pallstaplare används alltmer på byggarbetsplatser för att flytta påsad cement, tegel och järnvaror. Damm, vibrationer och temperaturväxlingar är dagliga utmaningar. Våra förbättrade dammavtorkningstätningar och korrosionsbeständiga stångbehandlingar skyddar cylinderns inre delar från kontaminering och för tidigt slitage.

Jordbruksindustrin

Lantbrukslager, foderfabriker och spannmålslager använder alla pallstaplare för att hantera tunga säckvaror. Våra cylindrar fungerar tillförlitligt i de dammiga, fuktiga förhållanden som är vanliga i jordbruksmiljöer, tack vare robust tätning och valfria portkopplingar i rostfritt stål.

Detaljhandeln

Stora återförsäljare och stora livsmedelskedjor är beroende av pallstaplare för lagerhantering i baklokaler. Snabb, tyst och tillförlitlig lyftning är avgörande i miljöer där kundnärhet kräver smidig drift. Våra enkelverkande hydraulcylinderkonfigurationer är populära inom detaljhandeln för sin enkelhet och låga underhållskrav.

Bilindustrin

Distributionscentraler för bildelar och logistikområden för monteringsfabriker är starkt beroende av pallstaplare. Förmågan att hantera varierande lastvikter, från lätta plastkomponenter till tunga motorblock, kräver en hydraulcylinder med bred lasttolerans och exakt hastighetsreglering.

Gruv- och utvinningsindustri

Underjordiska förrådsrum och lager ovan jord vid gruvdrift använder staplare för att hantera förbrukningsartiklar och reservdelar. Extrema temperaturer, damm och vibrationer gör detta till en av de tuffaste miljöerna för hydraulisk utrustning. Våra förstärkta packboxaggregat och kraftiga stångskrapor är konstruerade för att klara dessa förhållanden.

Olje- och gasindustrin

Logistikbaser för olje- och gasverksamhet hanterar tunga borrörskomponenter, ventilaggregat och kemikaliefat med pallstaplare. Explosionssäkra eller gnistsäkra konfigurationer kan krävas. Vi kan anpassa cylinderaggregat med gnistfria material och specialplätering för att uppfylla säkerhetskraven på plats.

Skogsbruksindustrin

Sågverk, trävarugårdar och pappersbruk använder staplare för att hantera buntat virke, massabalar och färdiga varor. Exponeringen för fukt och träavfall är konstant. Våra epoxibelagda exteriörer och förbättrade torktätningar ger det extra skydd som dessa miljöer kräver.

Utforska hela vårt utbud av hydraulcylindrar för gaffeltruckar för att hitta rätt konfiguration för din applikation.

Jämförande analys: Standard kontra våra högpresterande hydraulcylindrar

Fallstudier från verkligheten

Underhållstips för lång cylinderlivslängd

Kontrollera kolvstångens yta regelbundet

Varannan vecka, kontrollera den exponerade delen av kolvstången visuellt för repor, bucklor eller tecken på korrosion. Även mindre ytskador kan påverka kolvstångstätningen, vilket gör att föroreningar kan tränga in i cylinderloppet och påskynda inre slitage. Om du märker kromavlagringar eller linjära repor, boka ett underhållsarbete innan skadan förvärras.

Övervaka hydraulvätskans skick

Kvaliteten på hydrauloljan påverkar direkt livslängden på alla hydraulcylinderkomponenter. Kontrollera vätskenivån dagligen och inspektera för missfärgning, grumlighet eller ovanlig lukt varje månad. Byt hydraulvätska enligt tillverkarens rekommenderade intervall, eller tidigare om partikelantal eller syratalstester indikerar försämring. Förorenad vätska är den enskilt största orsaken till för tidigt slitage på tätningar och hål.

Byt ut tätningar proaktivt

Vänta inte tills synligt läckage uppstår innan du byter ut hydraulcylindertätningar. Det är bra att schemalägga byte av tätningssatser med fasta intervall baserat på dina driftstimmar, vanligtvis var 3 000:e till 5 000:e driftstimme eller en gång var 18:e–24:e månad, beroende på vilket som inträffar först. Proaktiva tätningsbyten är mycket billigare än akuta reparationer och förhindrar de sekundära skador som ofta följer med tätningsfel.

Håll cylindern och omgivningen ren

Smuts, damm och skräp som samlas runt kolvstångens packbox och portanslutningar kan ta sig förbi torkartätningen under kolvstångens indragning. Gör det till en del av din dagliga rutin före skift att torka av cylinderkolvstångsområdet och kontrollera att dammskydden eller torkarkåporna är intakta. I särskilt dammiga miljöer kan du överväga att lägga till externa kolvstångskåpor eller bälgar för extra skydd.

Kontrollera monteringsdetaljer och justering

Lösa monteringsbultar eller feljusterade cylinderinstallationer skapar sidobelastningar på kolvstången som cylindern inte är konstruerad för att hantera. Kontrollera regelbundet alla monteringsfästen och verifiera att cylinderns mittlinje förblir i linje med masten eller lyftmekanismen. Feljustering är en vanlig men ofta förbisedd orsak till ojämnt kolvstångsslitage och för tidigt fel på packningen i hydraulcylindrar för gaffeltruckar och staplare.

Registrera och spåra cylinderprestanda

För en logg för varje cylinder som registrerar installationsdatum, drifttimmar, tätningsbyten, vätskebyten och eventuella observerade problem. Med tiden hjälper dessa data dig att identifiera mönster och förutsäga underhållsbehov innan de leder till fel. För större flottor möjliggör integrering av cylinderserienummer i ditt CMMS-system effektiv spårning och förenklar garantianspråk vid behov.

Hur man väljer rätt hydraulcylinder för din pallstaplare

Att välja rätt hydraulcylinder för pallyftracksapplikationer innebär mer än att matcha borrnings- och slaglängdsdimensioner. Här är en praktisk metod för att säkerställa att du får rätt cylinder första gången:

1. Identifiera din maskins märke och modell. Staplartillverkaren, modellnumret och tillverkningsåret avgör cylinderns specifikationer. Om du har det ursprungliga cylinderns artikelnummer är det den snabbaste vägen till en exakt ersättning.

2. Definiera driftsparametrarna. Bekräfta erforderligt arbetstryck, maximal lastkapacitet och slaglängd för din specifika tillämpning. Om du uppgraderar från en standardcylinder till en enhet med högre prestanda, diskutera dina driftsförhållanden med vårt teknikteam så att de kan rekommendera det optimala förhållandet mellan borrning och stång och tätningskonfiguration.

3. Tänk på driftsmiljön. Extrema temperaturer, luftfuktighet, kemisk exponering och kontamineringsnivåer påverkar alla material- och tätningsval. En cylinder avsedd för ett klimatkontrollerat lager har andra krav än en som används på ett utomhussåggård eller ett kyllager.

4. Välj rätt monteringsstil. Kontrollera monteringstyp, bultmönster och portplaceringar mot din staplarram. Om du anpassar en cylinder från en annan källa kan även en liten avvikelse i monteringsgeometrin orsaka installationsproblem och feljustering.

5. Planera för åtkomst för underhåll. Välj en cylinderkonstruktion som möjliggör enkelt tätningsbyte och stånginspektion utan att behöva demontera stapelmasten fullständigt. Detta sparar avsevärd arbetstid och kostnader under utrustningens livslängd.
