Hydraulcylinder för vindturbin

Hydraulcylindrarnas kärnroll i vindturbiner

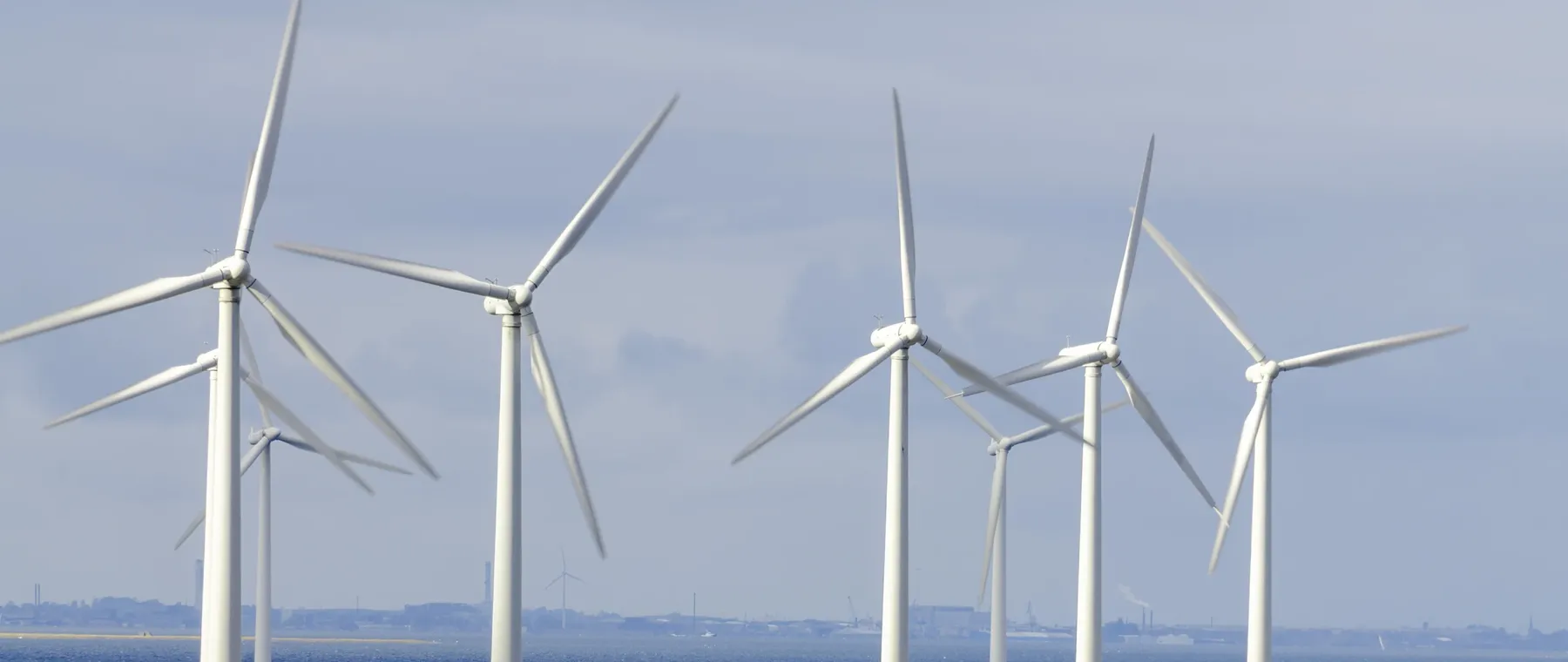

Vindkraftverk arbetar under förhållanden som pressar mekaniska komponenter till sina absoluta gränser. Tornhöjder över 100 meter, bladspetshastigheter på över 300 km/h, temperatursvängningar från -40 grader C till +60 grader C och oavbrutna vibrationer från turbulenta vindbelastningar sätter enorm press på varje rörlig del. Hydraulcylindern för vindturbinapplikationer är inte bara en annan komponent; den är ryggraden i lutningskontroll, girpositionering, rotorlåsning och nödbromssystem som håller turbinen igång säkert och effektivt.

Utan tillförlitliga hydraulcylindrar för vindturbiner riskerar operatörer oplanerade driftstopp, skador på bladen på grund av övervarvning och kostsamma reparationer av motorgondollar. Ett enda cylinderfel i en 3 MW offshore-turbin kan resultera i förluster på över 1 400 000 ton per dag när man tar hänsyn till kranmobilisering, teknikerkostnader och förlorade energiintäkter. Det är därför att välja rätt tillverkare av hydraulcylindrar är ett av de mest betydelsefulla besluten en vindkraftsutvecklare eller OEM kommer att fatta.

Under de senaste två decennierna har jag arbetat med turbintillverkare, oberoende kraftproducenter och serviceföretag på fyra kontinenter. Mönstret är alltid detsamma: projekt som investerar i specialbyggda, högkvalitativa hydraulcylindrar från dag ett spenderar mycket mindre på underhåll och åtnjuter betydligt högre turbintillgänglighet under en 20-årig livslängd. Cylindrarna vi konstruerar är konstruerade för just denna typ av långsiktig prestanda med lågt underhållsbehov.

Tekniska parametrar och anpassningsbara specifikationer

Varje vindturbinplattform har unika krav. Navhöjder, rotordiametrar, nominell effekt och styrarkitekturer varierar kraftigt mellan tillverkare och även mellan modeller från samma OEM. Våra hydraulcylindrar för vindturbiner är helt anpassningsbara inom följande specifikationsområden. Tabellen nedan sammanfattar de primära parametrarna och det typiska anpassningsfönster vi erbjuder.

Grundläggande specifikationsområden

Monteringsalternativ

Material och ytbehandling

Miljömässig anpassningsförmåga

Typer av hydrauliska cylinder för vindturbiner

Vindkraftverk är beroende av flera olika hydraulcylinder för vindturbin typer, var och en konstruerad för ett specifikt delsystem. Att förstå skillnaderna är avgörande när man specificerar ersättningar eller utformar nya turbinplattformar. Här är en sammanfattning av de sex primära kategorierna.

1. Hydraulcylinder för vindhjulslås

Den hydrauliska låscylindern för vindhjulet aktiverar en mekanisk stift eller skiva för att låsa rotorn vid underhåll, extremt väder eller elnätsfel. Dessa är vanligtvis enkelverkande hydraulcylindrar med en fjäderåtergångsmekanism, vilket säkerställer att låset aktiveras automatiskt om det hydrauliska trycket förloras. Kolvstången måste motstå enorma tvärgående belastningar medan rotorn är fastspänd, så materialval och kolvstångsstyrning är avgörande. Våra låscylindrar för vindhjulet använder precisionsslipade 42CrMo4-stänger och integrerade positionssensorer för tillförlitlig återkoppling av låsbekräftelsen.

2. Säkerhetshydraulcylinder

Säkerhetshydraulcylindern har en felsäker funktion i broms- eller stigningssystemet. Vid strömavbrott eller fel på styrsystemet använder säkerhetscylindern lagrad energi, vanligtvis från en kväveackumulator eller en kompressionsfjäder, för att föra bladen till ett fjäderläge eller aktivera rotorbromsen. Tillförlitligheten är oförhandlingsbar. Dessa cylindrar genomgår individuell 100%-testning, och varje tätnings- och lagerelement är utvalt för läckagefri prestanda under miljontals cykler.

3. Styr hydraulcylinder

Hydraulcylindern hanterar aktiv justering av stigning under normal drift. Den reagerar på kontinuerliga kommandon från turbinstyrenheten och reglerar bladvinkeln dussintals gånger per minut för att bibehålla optimal effekt och skydda drivlinan från överbelastning. Dessa är precisionsdubbelverkande hydraulcylindrar med snäva toleranser för internt läckage och låga stick-slip-egenskaper. Positionsnoggrannheten ligger ofta inom 0,1 mm, vilket uppnås genom integrerade linjära givare och noggrant anpassade hydraulcylindertätningar.

4. Hydraulisk gircylinder

Girsystem håller motorgondolen riktad mot vinden. Hydrauliska gircylindrar tillhandahåller klämkraften för girbromsar och, i vissa turbinarkitekturer, den aktiva drivkraften för att rotera motorgondolen på girlagret. Dessa cylindrar måste hantera konstant lågamplitudoscillation orsakad av turbulenta vindriktningsförändringar, vilket gör utmattningsbeständighet och tätningshållbarhet till högsta prioritet i designen.

5. Hydraulcylinder för justering av bladspets

På vissa turbinkonstruktioner, särskilt äldre modeller med stallreglering och vissa moderna plattformar med variabel hastighet, är bladspetssektionerna oberoende justerbara för att ge aerodynamisk bromsning. Den hydrauliska cylindern för bladspetsjustering arbetar inuti bladroten eller navet och utsätts för centrifugalkrafter, begränsat installationsutrymme och risk för blixtnedslag. Kompakt höljesdesign, korrosionsbeständiga material och integrerade elektriska jordningsvägar är standardfunktioner hos våra bladspetscylindrar.

6. Bromshydraulcylinder

Mekaniska skivbromsar på höghastighetsaxeln eller girkransen är beroende av hydrauliska bromscylindrar för att applicera och släppa klämkraften. Dessa är ofta fjäderansatta, hydrauliskt frigjorda enheter, vilket säkerställer att bromsen aktiveras vid tryckförlust. Konsekvent bromsbeläggstryck över tusentals ansättnings- och lossningscykler kräver noggrann kontroll över kolvtätningens friktion och borrningens ytfinish. Våra bromscylindrar är finslipade till Ra 0,2 mikron eller bättre och utrustade med PTFE-komposittätningar med ultralåg friktion.

Kompatibel ersättning för stora turbinmärken

Friskrivning: Varumärken som listas nedan nämns enbart för att hjälpa köpare att identifiera kompatibla reservdelar. Vi är inte anslutna till, godkända av eller auktoriserade återförsäljare av något av dessa företag. Alla varumärken tillhör sina respektive ägare.

Våra hydraulcylindrar för vindturbiner är konstruerade som direktmonterade ersättningar för hydrauliska ställdon som används i turbiner tillverkade av:

• Vestas (V47, V80, V90, V110, V126, V150, V162-serien)
• Siemens Gamesa (SG 2.x, SG 3.x, SG 5.x, SG 14-222 DD)
• GE Renewable Energy (GE 1.5, GE 2.x, Cypress-plattformen)
• Nordex / Acciona (N100, N131, N163, Delta4000)
• Goldwind (GW 121, GW 155, GW 164)
• Enercon (E-82, E-92, E-126, E-138)
• Mingyang Smart Energy (MySE-serien)
• Suzlon (S111, S120, S144)

Vi matchar kritiska dimensioner, portkonfigurationer, tätningsspårens geometri och tryckklassningar med OEM-specifikationer. I många fall förbättrar vi den ursprungliga designen genom att uppgradera material, tätningsblandningar eller ytbehandlingar, vilket ger våra kunder en hydraulcylinder som överträffar den fabriksinstallerade enheten. Om du har ett OEM-artikelnummer, skicka det till vårt teknikteam så bekräftar vi korsreferenskompatibilitet inom 24 timmar.

Kärntekniska fördelar

Ultralågfriktionstätningssystem

Friktion är precisionens och livslängdens fiende. Vår egenutvecklade tätningsdesign kombinerar stegskurna PTFE-styrringar med förbelastade läpptätningar för att minska friktionen med upp till 40% jämfört med konventionella O-ringsaktiverade tätningar. Lägre friktion leder till mer responsiv pitchkontroll, minskad värmeutveckling och dramatiskt förlängda serviceintervall för hydraulcylindertätningar. Många av våra vindkraftskunder rapporterar tätningsbytesintervall som överstiger 8 år på pitchkontrollcylindrar.

Tillverkning av högstyva cylinderrör och kolvstänger

Cylinderröret är djuphålsborrat från ett enda smidd ämne och sedan slipat till en spegelblank yta (Ra mindre än 0,3 mikron). Detta eliminerar svetsfogar som kan bli initieringspunkter för utmattningssprickor. Hydraulcylinderns kolvstång är induktionshärdad, precisionsslipad och belagd med ett minst 25 mikron tjockt hårdkromskikt som uppfyller ytkvalitetskraven enligt ISO 6020/6022. Resultatet är en cylinderkropp och stångkombination med överlägsen böjmotståndskraft och repmotståndskraft.

Termisk stabilitet och optimering av utmattningstid

Vindkraftverk upplever stora temperaturvariationer, ibland 60 grader C eller mer mellan gryning och middag, eller mellan perioder med lugn och stark vind. Vi optimerar tätningsspårens geometri och materialparning för att bibehålla tätningsintegriteten över hela driftsfönstret -40 till +80 grader C. Finita elementanalys (FEA)-driven väggtjockleksoptimering säkerställer att spänningskoncentrationerna förblir långt under utmattningsgränsen för den angivna konstruktionslivslängden på 2 miljoner cykler.

Integrerad avkänning och tillståndsövervakning

Moderna turbinstyrenheter kräver realtidsåterkoppling av position, tryck och temperatur från hydrauliska ställdon. Våra cylindrar kan levereras med integrerade magnetostriktiva linjära positionssensorer, miniatyrtryckgivare och temperatursonder, alla kopplade via förseglade kontakter som uppfyller offshore IP67-kraven. Detta eliminerar behovet av externa sensorfästen och minskar installationstiden under turbinmontering eller eftermontering på fältet.

Korrosionsskydd för offshore- och kustmiljöer

Havsbaserade vindkraftsanläggningar i Mexikanska golfen, Nordsjön och kustområden i regioner som Oaxaca, Mexiko, utsätts för obeveklig saltstänk. Vi tillämpar ett flerskiktigt korrosionsskyddssystem: zink-nickel-basbeläggning, epoxiprimer och en polyuretantäckfärg klassad enligt ISO 12944 C5-M. Kolvstångsalternativ inkluderar keramiska termiska sprutbeläggningar (HVOF-applicerade) för miljöer där enbart hårdkrom inte är tillräckligt.

Kompakt kuvertdesign med maximal kraftutmatning

Utrymmet inuti en vindturbins nacell eller nav är extremt begränsat. Vi använder höghållfasta legeringar av stål och avancerade gängformer för att maximera kraft-till-mantelförhållandet. Våra ingenjörer levererar rutinmässigt cylinderkonstruktioner som passar inom samma installationsyta som originalet, samtidigt som de ger 10-15% högre kraftkapacitet eller längre slaglängd, vilket ger turbinoperatörerna större flexibilitet under uppgraderingar eller ombyggnadsprojekt.

Tillverkningsprocess och kvalitetskontroll

Helt egen tillverkning

Från mottagande av råmaterial till slutlig färg och förpackning sker varje steg under ett och samma tak. Vi kontrollerar skärning, smide, värmebehandling, bearbetning, honing, kromplätering, svetsning, montering, testning och ytbehandling av varje hydraulcylinder vi levererar. Denna vertikala integration eliminerar leverantörsinducerad variation och ger oss fullständig spårbarhet från materialsmältningsnummer till färdigt serienummer.

100% Fabrikstestning

Varje cylinder trycktestas vid 1,5 gånger det nominella arbetstrycket innan den lämnar fabriken. Funktionella slaglängdstester verifierar smidig drift, korrekt dämpningsbeteende och noll externt läckage. För säkerhetskritiska vindturbintillämpningar utför vi även sprängprovstestning på produktionspartier och registrerar fullständiga testcertifikat med tidsstämplade tryckkurvor.

Certifieringar och spårbarhet

Vår tillverkningsanläggning är certifierad enligt ISO 9001:2015 och använder ett kvalitetsledningssystem i linje med ISO 14001 och OHSAS 18001. Materialcertifikat (EN 10204 3.1) medföljer varje beställning. På begäran tillhandahåller vi fullständiga dimensionsinspektionsrapporter, register över oförstörande provning (NDT) och svetsprocedurkvalifikationer (WPQ). För havsbaserade vindkraftsprojekt kan vi leverera cylindrar med typgodkännandedokumentation från DNV, Bureau Veritas eller Lloyd's Register.

Intresserad av våra tillverkningsmöjligheter? Läs mer om vårt företag och fabriksinfrastruktur.

Typiska tillämpningar inom vindkraft

Även om dessa cylindrar primärt placeras inuti och runt nacellen och navet på en vindturbin, är tillämpningsområdet bredare än många ingenjörer inser. Här är de viktigaste användningsområdena:

Bladvinkelkontroll

Lutningsreglering är den mest krävande hydrauliska applikationen på ett vindturbin. Cylindern måste utföra snabba, exakta slag hundratals gånger i timmen samtidigt som den motstår de böjbelastningar som överförs genom bladroten. Våra hydraulcylindrar för lutningsregleringssystem använder lågfriktionstätningar och härdade kolvstångslager för att bibehålla noggrannhet under hela serviceintervallet.

Girbromsklämning

Girbromscylindrar applicerar en jämn klämkraft på friktionsbeläggen på girkransen. Konsekvent beläggtryck förhindrar att motorgondoljen glider under byiga förhållanden och minskar slitage på girhjulets kuggar. Våra girbromscylindrar har ackumulatorklara portkonfigurationer för tryckhållande applikationer.

Rotorlåsinkoppling

Under schemalagt underhåll går tekniker in i navet och arbetar med stigningslager, bladbultar och andra komponenter. Rotorlåset måste hålla rotorn orörlig under alla vindförhållanden upp till ett definierat tröskelvärde. Våra hydraulcylindrar för vindhjulslås ger säker inkoppling med redundant låsbekräftelse via närhetssensorer.

Nödbromsning och felsäkra system

I en nödsituation driver lagrad energi i ackumulatorer säkerhetscylindrar för att fjädra bladen eller aktivera mekaniska bromsar. Svarstiden mäts i bråkdelar av en sekund. Våra hydrauliska säkerhetscylindrar är inställda för snabb utlösning med kontrollerad retardation för att skydda drivlinans komponenter från stötbelastningar.

Nacelle hjälpsystem

Utöver de primära lutnings- och girfunktionerna används hydraulcylindrar även i lucköppningsmekanismer, manövrering av servicekranar, styrning av kylluftspjäll och lindningskopplare för transformatorer inuti motorgondollar eller tornbas. Dessa sekundära tillämpningar drar nytta av samma hållbarhet och korrosionsbeständighet som de primära systemen.

Standardhydraulcylindrar kontra våra högpresterande vindturbincylindrar

Alla hydraulcylindrar som säljs är inte likadana. Här är en jämförelse sida vid sida som visar varför generiska industricylindrar inte når upp till förväntningarna inom vindkraftsapplikationer och hur våra specialbyggda konstruktioner överbryggar gapet.

Fallstudier från verkligheten

Fall 1: Oaxaca vindkraftpark, Mexiko

I mars 2023 kontaktade en vindkraftsoperatör som driver 48 enheter med 2,5 MW-turbiner i Tehuantepec-näset oss efter att ha upplevt återkommande fel på cylindertätningarna. De ursprungliga OEM-cylindrarna gick sönder med 14 månaders intervall på grund av kombinationen av höga omgivningstemperaturer, inträngande fin sand och salthaltig kustluft. Vårt ingenjörsteam granskade felanalysrapporterna via ett videosamtal och föreslog en omdesignad packboxenhet med en trippelläppstätning för avstrykare och uppgradering av FKM:s primära tätning. Vi levererade 144 ersättningscylindrar (tre per turbin) inom fem veckor. Efter 18 månaders drift har noll tätningsfel rapporterats, och operatören uppskattar årliga underhållsbesparingar på cirka $185 000 för hela flottan.

”Vi hade provat två andra leverantörer av hydraulcylindrar innan vi hittade det här teamet. Skillnaden i tätningskvalitet och teknisk support var omedelbart uppenbar. Tillgängligheten för våra pitchsystem ökade från 94,2% till 99,6%.” – Driftschef, Oaxaca

Fall 2: Offshoreplattformen i Nordsjön, Storbritannien

En stor europeisk utvecklare av havsbaserad vindkraft behövde girbromscylindrar för ett projekt med 72 turbiner och 6 MW direktdrivna maskiner. Specifikationen krävde DNV-typgodkännande, C5-M korrosionsskydd och integrerad tryckövervakning. Vi levererade prototyper inom åtta veckor och slutförde typtestning i samarbete med ett DNV-ackrediterat laboratorium. Full produktion av 288 cylindrar slutfördes enligt schema i början av 2024. Utvecklaren rapporterade att våra enheter matchade eller överträffade de prestandariktmärken som satts av den ursprungliga utrustningsleverantören, vilket innebar en kostnadsbesparing på cirka 22%.

”Tidslinjen för upphandlingen var avgörande för vårt installationsfönster. Fabriken levererade varje cylinder före schemat, fullständigt dokumenterad och redo för omedelbar installation.” – Projektchef, Storbritannien

Fall 3: Rajasthan vindkorridor, Indien

En oberoende tjänsteleverantör som hanterar över 200 äldre 1,5 MW-turbiner i Rajasthan kontaktade dem i juni 2022 för att söka prisvärda reservdelar till hydraulcylindrar och kompletta enheter. Den ursprungliga tillverkaren hade slutat tillverka modellen, och eftermarknadsalternativen var av inkonsekventa i kvalitet. Vi konstruerade omvänd cylinder från en provenhet som tillhandahållits av kunden, matchade alla kritiska dimensioner och uppgraderade kolvtätningarna från NBR till en PTFE-blandning för förbättrad värmebeständighet. Den första satsen på 50 enheter anlände till Indien i september 2022. I mitten av 2023 hade kunden beställt ytterligare 320 enheter och rapporterat en minskning med 35% i oplanerade turbinstopp hänförliga till hydrauliska fel.

”När vår ursprungliga leverantör slutade tillverka dessa cylindrar trodde vi att vi skulle behöva ta ut turbinerna i förtid. Det här teamet gav vår flotta ett andra liv.” – Servicechef, Rajasthan

Fall 4: Patagonia vindkraftsprojekt, Argentina

Patagonien är en av de blåsigaste regionerna på jorden, med genomsnittliga vindhastigheter över 10 m/s och frekventa byar över 40 m/s. En byggherre som installerade 3,6 MW-turbiner behövde rotorlås- och säkerhetscylindrar som kunde överleva extrem cyklisk utmattning från konstanta bromshändelser med stark vind. Vi utförde en anpassad utmattningsanalys baserad på platsspecifika vinddata och förstärkte lagerområdena runt kolvstången. Cylindrarna levererades i november 2023. Efter ett helt års drift har turbinerna bibehållit en tillgänglighet på 98,7%, och inget cylinderrelaterat underhåll har krävts.

”Ingenjörsteamet förstod våra extrema förhållanden från första samtalet. De justerade utmattningsdesignen baserat på våra faktiska vinddata snarare än att erbjuda en universallösning.” – Chefsingenjör, Argentina

Fall 5: Brandenburgs kraftförnyelseprojekt, Tyskland

Ett tyskt energibolag höll på att byta effekt till en åldrande landbaserad vindkraftspark och ersatte 18 enheter med 1,3 MW-turbiner med 9 enheter med 4,5 MW-maskiner. Den nya turbintillverkaren angav en ledtid på 14 veckor för pitchcylindrar, vilket hotade att försena driftsättningen. Vårt team erbjöd ett snabbare produktionsschema och levererade 27 pitchkontrollcylindrar på bara 24 arbetsdagar. Varje cylinder klarade fullständig fabriksacceptanstestning före leverans. Ombyggnadsprojektet slutfördes i tid, och energibolaget har sedan dess lagt en ramorder på reservcylindrar som täcker de kommande fem åren.

”Fjorton veckor var oacceptabelt för vårt driftsättningsschema. Denna leverantör levererade 27 specialbyggda cylindrar på under fem veckor utan att kompromissa med kvaliteten. Det är ovanligt i den här branschen.” – Inköpschef, Tyskland

Vanlig felsökning för hydraulcylindrar i vindturbiner

Även välkonstruerade hydraulcylindrar stöter på driftsproblem med tiden. Här är de vanligaste felen som ses i vindturbinapplikationer och praktisk vägledning om diagnos och lösning. Proaktiv reparation och inspektion av hydraulcylindrar kan förhindra att mindre problem blir kostsamma fel.

Extern oljeläckage vid kolvstångstätningen

Orsak: Sliten eller skadad kolvstångstätning, repor på kolvstångsytan eller kontaminering mellan avstrykaren och primärtätningen. Lösning: Kontrollera kolvstångsytan för repor eller korrosionsgropar. Byt ut tätningssatsen mot hydraulcylindertätningar av OEM-kvalitet. Om kolvstången är repad bortom poleringsgränserna bör kolvstången kromas om eller bytas ut.

Långsam eller trög cylinderrespons

Orsak: Internt läckage förbi kolvtätningen, luft instängd i cylindern eller försämrad hydraulvätskans viskositet. Lösning: Lufta kretsen noggrant. Kontrollera kolvtätningens skick. Analysera hydraulvätskans viskositet, partikelantal och vattenhalt. Byt vätska och tätningar vid behov.

Cylinderdrift under belastning

Orsak: Intern förbikoppling förbi slitna kolvtätningar eller en läckande backventil i hållkretsen. Lösning: Utför ett cylinderdriftstest för att kvantifiera den interna läckagehastigheten. Om läckaget överstiger specifikationen, demontera och byt ut de hydrauliska cylinderkomponenter som är ansvariga, främst kolvtätningen och eventuella interna backventiler.

Stångkorrosion eller gropfrätning

Orsak: Nedbrytning av krompläteringen på grund av miljöexponering, kemiska angrepp eller mekanisk påverkan. Lösning: Mindre gropfrätning kan ibland poleras bort på plats. Svåra gropfrätningar kräver att stången tas bort och pläteras om eller byts ut. För kust- och offshore-platser, överväg att uppgradera till en keramiskt belagd stång för förbättrad motståndskraft.

Onormalt buller eller vibrationer

Orsak: Kavitation på grund av otillräckligt flöde, feljustering mellan cylindern och dess monteringspunkter eller slitna lagerbussningar. Lösning: Kontrollera flödeshastigheter och systemtryckinställningar. Kontrollera justeringen med ett laserjusteringsverktyg. Byt ut slitna lagerbussningar i brons eller komposit.

Hur man beställer en specialanpassad hydraulcylinder till sin vindturbin

Att beställa en specialanpassad hydraulcylinder för vindturbiner från oss är enkelt. Här är processen från första förfrågan till leverans:

Steg 1: Skicka in dina krav. Skicka oss dina tekniska ritningar, OEM-artikelnummer eller en beskrivning av applikationen. Om du inte har ritningar fungerar en provcylinder eller till och med tydliga fotografier med viktiga mått. Använd våra kontaktsida eller skicka e-post direkt till vårt teknikteam.

Steg 2: Teknisk granskning. Våra ingenjörer granskar era specifikationer, bekräftar materialval, tätningskonfigurationer och monteringsdetaljer. Vi tillhandahåller en detaljerad offert inklusive en GA-ritning inom 2–3 arbetsdagar för standardkonfigurationer.

Steg 3: Godkännande av design. Du granskar och godkänner GA-ritningen. Eventuella ändringar införs utan extra kostnad i detta skede.

Steg 4: Tillverkning. Produktionen påbörjas när ritningen är godkänd. Standardledtiden är 4–6 veckor. Snabbleveranser finns tillgängliga för brådskande behov.

Steg 5: Testning och inspektion. Varje cylinder genomgår 100%-tryckprovning, funktionsprovning och dimensionsverifiering. Testcertifikat och foton skickas till dig före leverans.

Steg 6: Leverans. Vi skickar över hela världen via sjö, flyg eller järnväg. Förpackningen är utformad för tunga industrivaror med korrosionsskyddande VCI-emballage för långa transittider. Vi hanterar exportdokumentation och samordnar med er speditör vid behov.
